Lugar de origen: | CHINA |
Nombre de la marca: | HRF |
Certificación: | CE |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | PLEASE CONTACT US |
Detalles de empaquetado: | Cargo desnudo y caja de madera |
Tiempo de entrega: | 90 |
Condiciones de pago: | TT como señal, TT antes del envío o LC |
Control: | Automática | DECOILER: | Cabeza doble |
---|---|---|---|
Material: | Acero | nombre: | Molino de tubo soldado con autógena |
Tipo del tubo: | Tubo del API | Potencia: | 132KW |
Tamaño: | 0.3m m - 1.0m m | ||
Alta luz: | Equipo de soldadura del tubo,tubo que hace el equipo |
Modelo: ZY16, ZY20, ZY32, ZY50, ZY76, ZY114, ZY165, ZY219, ZY273, ZY325

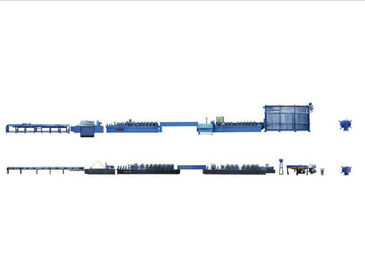

Descripción de la línea de Tubo-Fabricación de la soldadura:
Esta soldadura de alta frecuencia del tubo hecha a máquina en nuestra compañía es introducida por la tecnología avanzada de los E.E.U.U., de Japón y de Taiwán etc. Esta máquina de tubo-fabricación de la soldadura de alta frecuencia de la precisión puede hacer los tubos soldados con autógena con el diámetro del tubo a partir 7.5m m hasta 50m m. Hay la habitación ZY16, ZY20, ZY32, ZY50, ZY76, ZY114, ZY165, ZY219, ZY273 y ZY325 para diverso diámetro del tubo. Esas máquinas son elogiadas bien por los clientes de más de 20 regiones y países, tales como Taiwán, Oriente Medio y así sucesivamente. La capacidad de producción anual de esta máquina de la soldadura del tubo (tubo de la soldadura que hace la línea) es 150 sistemas.
Cuál es más, hay los técnicos bien entrenados, experimentados que pueden diseñar un equipo de tubo-fabricación soldado con autógena del estándar internacional y cubrir diversas necesidades. Para más información de la línea de tubo-fabricación de la soldadura, éntrenos en contacto con por favor.
Introducción de productos de esta soldadora del tubo:
Tipo de equipo |
ZY16 |
ZY20 |
ZY25 |
ZY32 |
ZY45 |
Diámetro del tubo de la fabricación |
ф7.5-16mm |
ф10-25mm |
ф10-28mm |
ф13-38mm |
ф16-50mm |
Grueso de la fabricación |
0.3-1.0m m |
0.3-1.0m m |
0.5-1.5m m |
0.6-1.8m m |
0.7-2.0m m |
Producir velocidad |
0-90m/min |
0-90m/min |
0-9.0m/min |
0-90m/min |
0-80m/min |
Poder principal del motor |
22kw |
37kw |
45kw |
75kw |
132kw |
Poder de alta frecuencia |
60kw |
60kw |
100kw |
100kw |
150kw |
Funciones principales de esta soldadora del tubo:
El tubo de la soldadura ZY16 que hace la línea se aplica principalmente en la fabricación de los tubos de calefacción electrónicos y de los tubos de los refrigeradores y de los tubos convenientes de la fino-pared del apresto.
La línea de Tubo-fabricación de la máquina ZY16 se aplica principalmente en tubos de la fino-pared de la fabricación.
ZY25, ZY32, línea de Tubo-fabricación de la máquina ZY45 se aplica principalmente en marco-tubos de la fabricación y tubos del equipo de la aptitud.
Componentes básicos:
decoiler de la Doble-cabeza
Soldadura a tope de corte (uno mismo-asamblea del cliente)
Looper-formación de las rebabas externas de soldadura-eliminación de la máquina-alta frecuencia
Molino del apresto de la soldadora del tubo
El sorber y colocación que se endereza
Sawing del ordenador
Esconder el marco
Tipo de equipo |
ZY50 |
ZY60 |
ZY76 |
ZY89 |
Diámetro del tubo de la fabricación |
ф20-63.5mm |
ф25-76mm |
ф32-89mm |
ф35-100mm |
Grueso de la fabricación |
0.8-2.75m m |
1.0-3.2m m |
1.2-3.75m m |
1.2-4.0m m |
producir velocidad |
0-70m/min |
0-70m/min |
0-70m/min |
0-65m/min |
Poder principal del motor |
150kw |
180kw |
264kw |
264kw |
Poder principal del motor |
200kw |
250kw |
300kw |
300kw |
Funciones principales:
ZY50, ZY60, línea de Tubo-fabricación de la máquina de ZY se aplica principalmente en tubos del marco de la fabricación y tubos del equipo de la aptitud.
La línea de Tubo-fabricación de la máquina ZY50 se aplica principalmente en la fabricación del tubo estructural.
Componentes básicos de esta línea de Tubo-fabricación de la soldadura:
Doble - decoiler principal
Soldadura a tope de corte (uno mismo-asamblea del cliente)
Soldadora del tubo más loopier
Formación de la máquina
Soldadura de alta frecuencia
Quitando las rebabas externas - molino del apresto
El enderezarse de Turquía
Sawing del ordenador
Esconder el marco
Parámetro de esta línea de Tubo-fabricación de la soldadura:
Tipo de equipo |
ZY125 |
ZY165 |
ZY219 |
ZY273 |
Diámetro del tubo de la fabricación |
ф50-130mm |
ф76-165mm |
ф89-219mm |
ф100-273mm |
Grueso de la fabricación |
2.0-5.0m m |
2.0-6.0m m |
4.0-8.0m m |
4.0-12m m |
producir velocidad |
0-45m/min |
0-45m/min |
0-40m/min |
25m/min |
Poder principal del motor |
370kw |
400kw |
400kw |
640kw |
Poder de alta frecuencia |
400kw |
500kw |
600kw |
800kw |
Funciones principales:
ZY125, ZY165, ZY219, línea de Tubo-fabricación de la máquina ZY273 se aplica principalmente en la fabricación del tubo del API, de la línea del tubo de la transmisión de la presión, de la tubería de la presión (compuerta) y del tubo estructural.
Componentes básicos de esta soldadora del tubo:
decoiler de la Doble-cabeza
Balanceo de la envoltura
El enderezarse principal
Nivelación del looper de corte de la soldadura a tope (asamblea del uno mismo del cliente)
Formación de la máquina-alta soldadura de la frecuencia que quita las rebabas externas
Molino del apresto
Marco sawing-que esconde del ordenador
Las formas de especificación de toda clase de tubo de acero soldado con autógena de la alta precisión
Tubo redondo
Φ8 |
Φ9 |
Φ9.5 |
Φ10 |
Φ11 |
Φ12 |
Φ12.7 |
Φ13 |
Φ14 |
Φ15 |
Φ15.8 |
Φ16 |
Φ17 |
Φ18 |
Φ19 |
Φ21 |
Φ22 |
Φ22.2 |
Φ23.8 |
Φ25.4 |
Φ27/27.3 |
Φ28.6 |
Φ31.8 |
Φ32 |
Φ34/35 |
Φ36 |
Φ38.1 |
Φ42.5 |
Φ48/49 |
Φ50 |
Φ50.8 |
Φ54.5 |
Φ60/60.6 |
Φ63.5 |
Φ76.2 |
Φ18.5 |
Φ24.5 |
|
|
|
Tubo cuadrado
□8×8 |
□9.3×9.3 |
□12.7×12.7 |
□16×16 |
□16.3×16.3 |
□18×18 |
□19×19 |
□20×20 |
□21×21 |
□22×22 |
□22.2×22.2 |
□25×25 |
□25.4×25.4 |
□30×30 |
□33.4×33.4 |
□32×32 |
□38×38 |
□40×40 |
□42×42 |
□45×45 |
□50×50 |
□60×60 |
|
|
Tubo rectangular
□6×10 |
□9×30 |
□10×16 |
□10×20 |
□10×18 |
□10×26 |
□12.7×38.1 |
□12.7×25.4 |
□13×26 |
□15×30 |
□15×45 |
□15×50 |
□20×30 |
□20×40 |
□17.2×42.6 |
□19×38.5 |
□23×53 |
□25×50 |
□25.4×50.8 |
□30×60 |
□38×50 |
□40×70 |
□40×80 |
□25.4×76.2 |
□14×20 |
□11.7×11.7 |
□30×70 |
|
|
|
Tubo elíptico/oval llano
12.5×25 |
15×23 |
15×30.5 |
15×45 |
15×50 |
10×60 |
10×70 |
20×33.5 |
10×30 |
20×40 |
20×60 |
30×70 |
40×70 |
40×80 |
50×100 |
10×19 |
11.6×17.8 |
16.5×34 |
Tubo elíptico
9×16 |
10×17 |
6×33 |
38.8×89 |
18.7×28.7 |
20×26.6 |
Tubo del pan
16×14.4 |
18.4×20 |
12.5×25 |
24.8×39.7 |
35×40 |
|
Más descripción:
La especificación sobre la eliminación de las rebabas internas: Φ27.3×1.5Φ34×1.8 Φ43.2 ×2.0 Φ49×2.0 Φ60.6 ×2.0 Φ28.6×0.9
Algunos tubos anormales de las especificaciones especiales de Portional se pueden determinar por los dibujos específicos.
